2013年1月17日 星期四

Fragment間的資料傳遞


HelloFragment這篇我們在Androdi寫了第一支的Fragment程式,在生命週期這篇我們明白了Fragment生命週期,接著我們繼續討論Fragment與Fragment間的資料傳遞。

2013年1月13日 星期日

[ Kinect ultra ] 抽象超人姿勢偵測類別剖析

在抽象超人姿勢偵測類別定義檔AbstractPowerPoseDetector.h內,宣告一個 HenshinDetector 型別的屬性m_henshinDetector,我們可以用這個屬性來得知鹹蛋超人變身情形,除了這個屬性外,最重要的是定義一個虛擬函式detect()以實現多形機制(polymorphism) ,多型是運用類別 間繼承的關係,使父類別函式可以當成子類別函式的通用型態。


抽象超人姿勢偵測類別定義檔AbstractPowerPoseDetector.h的程式列表:
#ifndef _ABSTRACT_POWER_POSE_DETECTOR_H_
#define _ABSTRACT_POWER_POSE_DETECTOR_H_
#include "common.h"
#include "AbstractPoseDetector.h"
#include "HenshinDetector.h"
class AbstractPowerPoseDetector : public AbstractPoseDetector
{
protected:
 HenshinDetector* m_henshinDetector;
public:
 AbstractPowerPoseDetector(HenshinDetector* henshinDetector);
 virtual ~AbstractPowerPoseDetector();
 virtual void detect();
};
#endif

在抽象超人姿勢偵測類別實作檔AbstractPowerPoseDetector.cpp內,我們可以看到在建構子AbstractPowerPoseDetector()函式中,儲存henshinDetector,並在detect()函式中使用,而且在使用getStage()函式來判斷是否已變身為鹹蛋超人,若是則返回,若不是則呼叫父類別
AbstractPoseDetector::detect()函式。


抽象超人姿勢偵測類別實作檔AbstractPowerPoseDetector.cpp的程式列表:
#include "AbstractPowerPoseDetector.h"
AbstractPowerPoseDetector::AbstractPowerPoseDetector(HenshinDetector* henshinDetector) :
AbstractPoseDetector(henshinDetector->getUserDetector())
{
 m_henshinDetector = henshinDetector;
}
AbstractPowerPoseDetector::~AbstractPowerPoseDetector()
{
}
void AbstractPowerPoseDetector::detect()
{
 if (m_henshinDetector->getStage() != HenshinDetector::STAGE_HENSHINED) {
  return;
 }

 AbstractPoseDetector::detect();
}

[ Kinect ultra ] 抽象姿勢偵測類別的剖析

抽象姿勢偵測類別(AbstractPoseDetector)主要是實作detect()函式,供外界呼叫使用,而在detect()函式中,會呼叫onDetectPre()、isPosing()、onPoseDetected()、onDetectPost()等4個函式,這4個函式採用掛勾方式供子類別來實作,換言之,在子類別中不需要修改偵測函式的動作流程,只需要負責將這些掛勾函式實現出來即可。這四個函式作用分述如下:
onDetectPre():偵測前要什那些工作。
isPosing():只否為我們要的姿勢 ?
onPoseDetected():姿勢偵測出來後要做什麼。
onDetectPost():偵測後要做那些工作。

m_userDetector物件是用來紀錄使用者的資訊。

AbstractPoseDetector.h 程式表列
#ifndef _ABSTRACT_POSE_DETECTOR_H_
#define _ABSTRACT_POSE_DETECTOR_H_
#include "common.h"
#include "UserDetector.h"
#include "TimeTicker.h"
class AbstractPoseDetector
{
protected:
 UserDetector* m_userDetector;
private:
 // TODO: should be time instead of frame count
 float m_requiredPosingStability;
 float m_posingTime;
 TimeTicker m_ticker;
public:
 AbstractPoseDetector(UserDetector* userDetector);
 virtual ~AbstractPoseDetector();
 virtual void detect();
protected:
 void setRequiredPosingStability(float value) { m_requiredPosingStability = value; }
 virtual bool isPosing(float dt);
 virtual void onPoseDetected(float dt);
 virtual void onDetectPre(float dt);
 virtual void onDetectPost(float dt);
};
#endif


#include "AbstractPoseDetector.h"
AbstractPoseDetector::AbstractPoseDetector(UserDetector* userDetector)
{
 m_userDetector = userDetector;
 m_requiredPosingStability = 0;
 m_posingTime = 0;
}
AbstractPoseDetector::~AbstractPoseDetector()
{
}
void AbstractPoseDetector::detect()
{
 XuUserID userID = m_userDetector->getTrackedUserID();
 if (!userID) {
  return;
 }
 float dt = m_ticker.tick();
 onDetectPre(dt);
 if (isPosing(dt)) {
  if (m_posingTime < m_requiredPosingStability) {
   m_posingTime += dt;
  }
  if (m_posingTime >= m_requiredPosingStability) {
   onPoseDetected(dt);  }
 } else {
  if (m_posingTime > 0) {
   m_posingTime = std::max(m_posingTime - dt, 0.0f);
  }
 }
 onDetectPost(dt);}
bool AbstractPoseDetector::isPosing(float dt)
{
 return false;
}
void AbstractPoseDetector::onPoseDetected(float dt)
{
}
void AbstractPoseDetector::onDetectPre(float dt)
{
}
void AbstractPoseDetector::onDetectPost(float dt)
{
}

2013年1月12日 星期六

[ Kinect ultra ] 設計就從建構抽象化類別開始

抽象化在設計程式中是很重要的觀念,可以參考維基百科中的抽象化的定義,抽象化就是縮減,去掉不必要的行為,只保留基本的屬性及行為。抽象化在計算機科學是指穩藏實作細節,降低程式的複雜性。

在kinect ultra專案中,就可看到下列幾個重要的抽象化類別:
1. AbstractOpenGLRenderer:渲染(Render)是應用程式將模型生成影像的過成,OpenGL(全名是Open Graphics Library)是一個跨程式語言及跨平台的程式介面。在AbstractOpenGLRenderer類別中定義一個m_rctx物件,其類別為RenderingContext。


class AbstractOpenGLRenderer
{
protected:
RenderingContext* m_rctx;

public:
AbstractOpenGLRenderer(RenderingContext* rctx);
virtual ~AbstractOpenGLRenderer() = 0;
};


2. AbstractTextureRenderer:抽象材質貼圖渲染類號,此類別有兩個父類別,分別是AbstractOpenGLRenderer和Configurable。


class AbstractTextureRenderer : public AbstractOpenGLRenderer, protected Configurable
{
protected:
int m_textureWidth;
int m_textureHeight;

XuColorPixel* m_textureData;
cv::Rect m_imageRect;
GLuint m_textureID;

GLBatch m_batch;
M3DMatrix44f m_orthoProjectionMatrix;
bool m_isLocked;

public:
AbstractTextureRenderer(RenderingContext* rctx);
virtual ~AbstractTextureRenderer() = 0;
virtual void draw();

void lock(bool value);
bool isLocked() { return m_isLocked; }

protected:
void init(const cv::Rect& imageRect);
void setupBatch();

// optionally overridable
virtual void setupTexture();
virtual void executeDraw();

// need to override
virtual void setupCopy() = 0;
virtual void copyRow(XuColorPixel* dst, int srcOffset) = 0;
virtual void finalizeCopy() = 0;
};


3. AbstractElementRenderer:抽象元件渲染類別也是AbstractOpenGLRenderer的子類別,在該類別使串列(List)結構來儲存各元件。

template class AbstractElementRenderer : public AbstractOpenGLRenderer
{
protected:
GLuint m_textureID;
TimeTicker m_ticker;
std::list m_elements;

float m_gravity;

public:
AbstractElementRenderer(RenderingContext* rctx, const char* alphaTextureFile, float gravity)
: AbstractOpenGLRenderer(rctx)
{
m_textureID = readAlphaTexture(alphaTextureFile);
m_gravity = gravity;
}

virtual ~AbstractElementRenderer()
{
}

virtual void draw()
{
executeDraw();

float dt = m_ticker.tick();
if (dt > 0.0f) {
progress(dt);
}
}

protected:
void setupTextureParameters()
{
glEnable(GL_TEXTURE_2D);
glEnable(GL_BLEND);
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
glBindTexture(GL_TEXTURE_2D, m_textureID);
}

virtual void executeDraw() = 0;

void progress(float dt)
{
std::list::iterator i = m_elements.begin();
while (i != m_elements.end()) {
i->p += i->v * dt;
i->v.Y -= m_gravity * dt;

onProgress(&(*i), dt);

i->lifeTime -= dt;
if (i->lifeTime <= 0.0f) {
i = m_elements.erase(i);
} else {
i++;
}
}
}

virtual void onProgress(ElementType* element, float dt)
{
}
};

4. AbstractPoseDetector:抽象姿勢偵測類別。

class AbstractPoseDetector
{
protected:
UserDetector* m_userDetector;

private:
// TODO: should be time instead of frame count
float m_requiredPosingStability;
float m_posingTime;

TimeTicker m_ticker;

public:
AbstractPoseDetector(UserDetector* userDetector);
virtual ~AbstractPoseDetector();

virtual void detect();

protected:
void setRequiredPosingStability(float value) { m_requiredPosingStability = value; }

virtual bool isPosing(float dt);
virtual void onPoseDetected(float dt);
virtual void onDetectPre(float dt);
virtual void onDetectPost(float dt);
};


5. AbstractPowerPoseDetector:抽象變身偵測類別

class AbstractPowerPoseDetector : public AbstractPoseDetector
{
protected:
HenshinDetector* m_henshinDetector;

public:
AbstractPowerPoseDetector(HenshinDetector* henshinDetector);
virtual ~AbstractPowerPoseDetector();

virtual void detect();
};



6. AbstractEmeriumBeamDetector:艾美利母光束照射偵測

class AbstractEmeriumBeamDetector : public AbstractPowerPoseDetector, protected Configurable
{
private:
AbstractSimpleBeamRenderer* m_beamRenderer;

public:
AbstractEmeriumBeamDetector(DepthProvider* depthProvider, HenshinDetector* henshinDetector, AbstractSimpleBeamRenderer* beamRenderer);
virtual ~AbstractEmeriumBeamDetector();

protected:
void shootBeam(const XV3& p, const XV3& dv);
};


7. AbstractSensorDataProvider:抽象感測資料提供類別

class AbstractSensorDataProvider
{
private:
static const DWORD TIMEOUT = 1000;

protected:
INuiSensor* m_pSensor;
HANDLE m_hNextFrameEvent;
bool m_isLocked;

public:
AbstractSensorDataProvider(INuiSensor* pSensor);
virtual ~AbstractSensorDataProvider() = 0;

bool waitForNextFrameAndLock();
void unlock();

protected:
virtual bool waitForNextFrameAndLockImpl(DWORD timeout) = 0;
virtual void unlockImpl() = 0;
};



8. AbstractImageStreamProvider:抽象影像串流提供類別

class AbstractImageStreamProvider : public AbstractSensorDataProvider
{
protected:
HANDLE m_hStream;
NUI_IMAGE_FRAME m_frame;
NUI_LOCKED_RECT m_lockedRect;

public:
AbstractImageStreamProvider(INuiSensor* pSensor) : AbstractSensorDataProvider(pSensor), m_hStream(NULL)
{
}

virtual ~AbstractImageStreamProvider() {
}
};


[ Kinect ultra ] 體感應用程式必須考量三個重要元素

開放式源始碼雖然可以拿到很不錯的完整程式,但作者往往只提供程式,對初學者而言,很難掌握其設計原理,對於鹹蛋超人體感創意開放式源始碼要一樣(http://code.google.com/p/kinect-ultra/source/browse/#svn%2Ftrunk),幸好作者在原始碼中放了一張UML設計圖,稱作/kinect-ultra-design.pdf(http://code.google.com/p/kinect-ultra/source/browse/trunk/kinect-ultra-design.pdf),根據敏哥分析可以把它歸類成為三大區塊:
1. 影像輸出區塊
2. 姿勢偵測區塊
3. Kinect感測區塊
經由上面三區塊的程式,我們可以瞭解在設計體感程式中要考慮的三元素分別是輸出姿勢感測

註:本文所使用圖片是摘自於http://code.google.com/p/kinect-ultra/source/browse/trunk/kinect-ultra-design.pdf

[ Kinect ultra ] 鹹蛋超人體感創意開放式源始碼

專案網址:http://code.google.com/p/kinect-ultra/
測試影片1:http://www.youtube.com/watch?feature=player_embedded&v=RUG-Uvq-J-w
測試影片2:http://www.youtube.com/watch?feature=player_embedded&v=Uuq9SCL_LXY

OpenNI測試程式下載網址:http://code.google.com/p/kinect-ultra/downloads/detail?name=kinect-ultra_1.0a_for_OpenNI.zip&can=2&q=
Kinect測試程式下載網址:http://code.google.com/p/kinect-ultra/downloads/detail?name=kinect-ultra_1.0a_for_KinectSDK.zip&can=2&q=
原始程式下載網址:http://code.google.com/p/kinect-ultra/source/checkout
鹹蛋超人類別設計圖:http://code.google.com/p/kinect-ultra/source/browse/trunk/kinect-ultra-design.pdf
鹹蛋超人絕招狀態圖:http://code.google.com/p/kinect-ultra/source/browse/trunk/eye-slugger-states.pdf

2013年1月6日 星期日

[ Android AR ] 測試AndAR中ModelChooser的錯誤

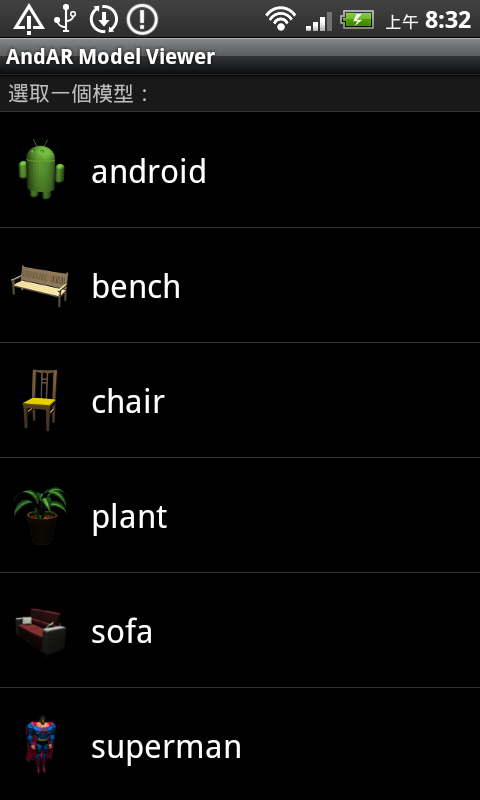

1.執行程式
 2.選擇一個模型就當機
3.觀察LogCat找出原因
4.上網找答案
5.前往說明問題的網址
6.在該網站中有張圖片說明差異

7.把lib下檔案複製到libs並剛除lib目錄。
修改前

修改後

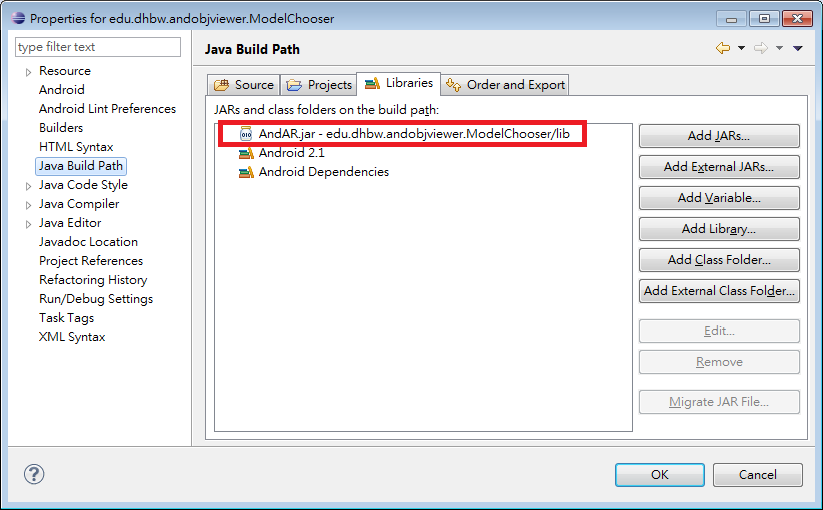

 8.進行編譯路徑的設定
修定前
 修定後
9.執行成功
